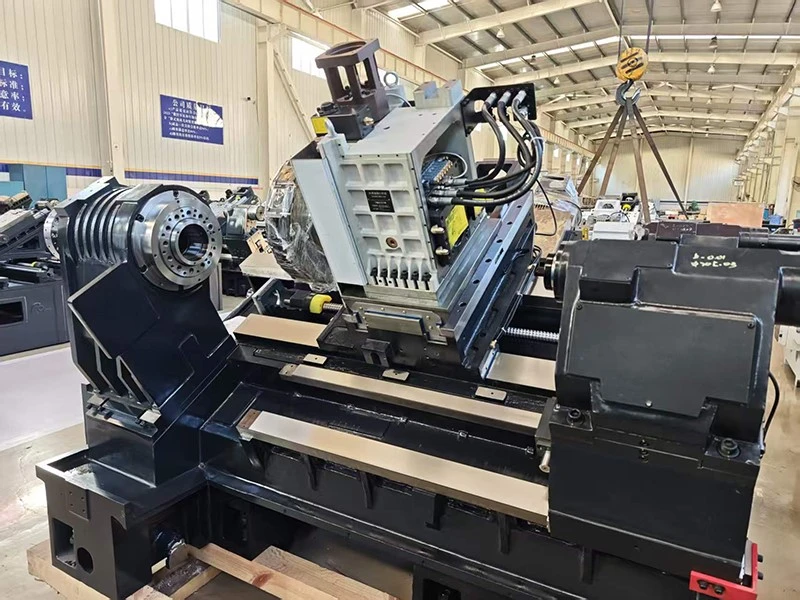

Stružnica BOX way je zelo cenjena pri natančnem struženju in rezkanju zaradi svoje vrhunske{0}}nosilnosti, stabilnega delovanja in prilagodljive konfiguracije.

Mehanske prednosti

Visoko{0}}kakovostni ulitki

Postelja in ključni strukturni deli so izdelani iz visoko-kakovostnega HT300, ki se proizvaja s postopkom ulivanja smolnega peska. Ta napreden postopek litja učinkovito izboljša gostoto in strukturno enotnost litega železa, poveča splošno togost in dušenje vibracij obdelovalnega stroja.

Oblikovanje poševne postelje

Stružnica ima znanstveno strukturo poševne postelje, običajno nagnjeno pod kotom 30 stopinj. Nagnjena zasnova postelje zagotavlja boljšo ergonomijo, kar operaterjem olajša dostop do dela in orodja ter izboljša učinkovitost obdelave; kar je še pomembneje, struktura poševne postelje lahko bolje porazdeli obremenitev BOX načina, kar še dodatno izkoristi svoje prednosti pri obdelavi težkih-obremenitev.

BOX Way Design

Način BOX ima večjo kontaktno površino med površinami vodilnih poti, večjo nosilnost-obremenitve in odpornost na udarce ter lahko učinkovito absorbira vibracije, ki nastanejo med težkim rezanjem, kar zagotavlja stabilnost obdelovalnega stroja med-obremenitvijo, visoko-hitrostnim rezanjem.

Visoko-hitro hitro pomikanje

Osi X in Z stružnice sta zasnovani z visoko-hitrostjo gibanja, hitra hitrost pa lahko doseže 14 m/min. Kar ga razlikuje od stružnic za linearne tirnice, je, da lahko način BOX ohrani odlično stabilnost in natančnost pozicioniranja tudi pri hitrem-hodu visoke hitrosti.

Odlična odpornost proti obrabi in-dolgotrajna stabilnost

BOX način uporablja natančen postopek brušenja in kaljenja z visoko površinsko trdoto in gladkostjo ter je opremljen s profesionalnim sistemom mazanja, ki zagotavlja enakomerno mazanje površine vodila, kar učinkovito zmanjšuje trenje in obrabo.

Prilagodljive mehanske konfiguracije

Prilagodljive konfiguracije kupole

Stružnica je opremljena s prilagodljivim sistemom revolverske glave, ki ga je mogoče prilagoditi glede na različne potrebe obdelave. Izbirne konfiguracije vključujejo servo kupolo, močnostno kupolo in močnostno kupolo z osjo Y-.

Izbirni servo zadnji del

Stružnico je mogoče opremiti z dvema vrstama servo konj, ki ustrezajo različnim potrebam po podpori obdelovanca: servo konj s krogličnim vijakom in servo konj na os Z-. Popolnoma programabilen servo zadnji del je mogoče krmiliti z obdelovalnim programom

Konfiguracija dvojnega vretena

Zasnova z dvojnim vretenom omogoča obdelovalnemu stroju dokončanje obdelave obeh koncev obdelovanca z enim vpenjanjem, s čimer se izogne ponavljajočim se napakam pri vpenjanju, kar močno izboljša učinkovitost obdelave in natančnost obdelave.

Pločevina in pokrovi vodil

Stružnico je mogoče opremiti s pokrovi vodil iz pločevine in XZ-osi.

Izbirna prilagoditev vodnika

Standardni način BOX je mogoče zamenjati z linearnim valjčnim vodilom glede na dejanske potrebe obdelave

Serija RH-45H
Model	RH-45H-1500	RH-45H-2000	RH-45H-3000	RH-45H-4000	RH-45H-5000	RH-45H-6000
Zmogljivost
maks. Gugalnica Dia.	Φ1400 mm	Φ1400 mm	Φ1400 mm	Φ1400 mm	Φ1400 mm	Φ1400 mm
maks. Dia obračanja	Φ1100 mm	Φ1100 mm	Φ1100 mm	Φ1100 mm	Φ1100 mm	Φ1100 mm
Največji premer obračanja nad stolpom	Φ780 mm	Φ780 mm	Φ780 mm	Φ780 mm	Φ780 mm	Φ780 mm
Največja dolžina obračanja	1600 mm	2100 mm	3100 mm	4100 mm	5100 mm	6100 mm
Vreteno
Vrsta vretena	A2-15	A2-15	A2-15	A2-15	A2-15	A2-15
Izbirni Chuck	24"(Φ610 mm)	24"(Φ610 mm)	24"(Φ610 mm)	24"(Φ610 mm)	24"(Φ610 mm)	24"(Φ610 mm)
Priporočen vretenski motor	37 KW	37 KW	37 KW	37 KW	37 KW	37 KW
Izhodni navor (dve hitrosti)	1540 Nm (razmerje redukcije 1:5) / 3210 Nm (razmerje redukcije 1:10,4)	1540 Nm (razmerje redukcije 1:5) / 3210 Nm (razmerje redukcije 1:10,4)	1540 Nm (razmerje redukcije 1:5) / 3210 Nm (razmerje redukcije 1:10,4)	1540 Nm (razmerje redukcije 1:5) / 3210 Nm (razmerje redukcije 1:10,4)	1540 Nm (razmerje redukcije 1:5) / 3210 Nm (razmerje redukcije 1:10,4)	1540 Nm (razmerje redukcije 1:5) / 3210 Nm (razmerje redukcije 1:10,4)
Zmanjšanje razmerja jermenice	1:1	1:1	1:1	1:1	1:1	1:1
maks. hitrost vretena (dve hitrosti)	300 vrt/min (razmerje redukcije 1:5) / 144 vrt/min (razmerje redukcije 1:10,4)	300 vrt/min (razmerje redukcije 1:5) / 144 vrt/min (razmerje redukcije 1:10,4)	300 vrt/min (razmerje redukcije 1:5) / 144 vrt/min (razmerje redukcije 1:10,4)	300 vrt/min (razmerje redukcije 1:5) / 144 vrt/min (razmerje redukcije 1:10,4)	300 vrt/min (razmerje redukcije 1:5) / 144 vrt/min (razmerje redukcije 1:10,4)	300 vrt/min (razmerje redukcije 1:5) / 144 vrt/min (razmerje redukcije 1:10,4)
Premer izvrtine vretena	Φ220 mm	Φ220 mm	Φ220 mm	Φ220 mm	Φ220 mm	Φ220 mm
maks. Bar Kapaciteta	Φ205 mm	Φ205 mm	Φ205 mm	Φ205 mm	Φ205 mm	Φ205 mm
Hranjenje
X/Z kroglični vijak	8016/6316	8016/6316	8016/6316	8016/6316	8016/6316	8016/6316
Vodilna pot X/Z	Box way/Box way	Box way/Box way	Box way/Box way	Box way/Box way	Box way/Box way	Box way/Box way
X Potovanje	560 mm	560 mm	560 mm	560 mm	560 mm	560 mm
Z Potovanje	1900 mm	2400 mm	3400 mm	4400 mm	5400 mm	6400 mm
Priporočen navor motorja osi X/Z	35/48 Nm	35/48 Nm	35/48 Nm	35/48 Nm	35/48 Nm	35/48 Nm
Hitra hitrost osi X/Z	12/12 m/min	12/12 m/min	12/12 m/min	12/12 m/min	12/12 m/min	12/12 m/min
Vrsta pogona X/Z	Neposredna-vožnja	Neposredna-vožnja	Neposredna-vožnja	Neposredna-vožnja	Neposredna-vožnja	Neposredna-vožnja
Kupola
Vrsta kupole	12-orodje (200-12T-430)	12-orodje (200-12T-430)	12-orodje (200-12T-430)	12-orodje (200-12T-430)	12-orodje (200-12T-430)	12-orodje (335-12T-430)
spec. živega rezkalnega orodja	/	/	/	/	/	/
Hitrost živega orodja za rezanje	/	/	/	/	/	/
Sredinska višina držala orodja	100 mm	100 mm	100 mm	100 mm	100 mm	100 mm
Priporočena sredinska višina kupole	/	/	/	/	/	/
Orodje za rezkanje Power of Live	/	/	/	/	/	/
spec. živega rezkalnega orodja	/	/	/	/	/	/
Premer držala vrtalnega orodja	40 mm	40 mm	40 mm	40 mm	40 mm	40 mm
Odsek držala orodja za struženje	32*32 mm	32*32 mm	32*32 mm	32*32 mm	32*32 mm	32*32 mm
Zadnji del
Vrsta linearnega vodila	škatlasta pot	škatlasta pot	škatlasta pot	škatlasta pot	škatlasta pot	škatlasta pot
maks. Hod zadnjega dela	1700 mm	2200 mm	3200 mm	4200 mm	5200 mm	6200 mm
Premer peresa	Φ180 mm	Φ180 mm	Φ180 mm	Φ180 mm	Φ180 mm	Φ180 mm
Udar peresa	150 mm	150 mm	150 mm	150 mm	150 mm	150 mm
Konus peresa zadnjega dela	MT 6#	MT 6#	MT 6#	MT 6#	MT 6#	MT 6#
drugi
Teža okvirja stroja	20000 kg	22000 kg	24000 kg	28000 kg	32000 kg	36000 kg
Serija RH-45HM
Model	RH-45HM-1500	RH-45HM-2000	RH-45HM-3000	RH-45HM-4000	RH-45HM-5000	RH-45HM-6000
Zmogljivost
maks. Gugalnica Dia.	Φ1400 mm	Φ1400 mm	Φ1400 mm	Φ1400 mm	Φ1400 mm	Φ1400 mm
maks. Dia obračanja	Φ930 mm	Φ930 mm	Φ930 mm	Φ930 mm	Φ930 mm	Φ930 mm
Največji premer obračanja nad stolpom	Φ780 mm	Φ780 mm	Φ780 mm	Φ780 mm	Φ780 mm	Φ780 mm
Največja dolžina obračanja	1600 mm	2100 mm	3100 mm	4100 mm	5100 mm	6100 mm
Vreteno
Vrsta vretena	A2-15	A2-15	A2-15	A2-15	A2-15	A2-15
Izbirni Chuck	24"(Φ610 mm)	24"(Φ610 mm)	24"(Φ610 mm)	24"(Φ610 mm)	24"(Φ610 mm)	24"(Φ610 mm)
Priporočen vretenski motor	37 KW	37 KW	37 KW	37 KW	37 KW	37 KW
Izhodni navor (dve hitrosti)	1540 Nm (razmerje redukcije 1:5) / 3210 Nm (razmerje redukcije 1:10,4)	1540 Nm (razmerje redukcije 1:5) / 3210 Nm (razmerje redukcije 1:10,4)	1540 Nm (razmerje redukcije 1:5) / 3210 Nm (razmerje redukcije 1:10,4)	1540 Nm (razmerje redukcije 1:5) / 3210 Nm (razmerje redukcije 1:10,4)	1540 Nm (razmerje redukcije 1:5) / 3210 Nm (razmerje redukcije 1:10,4)	1540 Nm (razmerje redukcije 1:5) / 3210 Nm (razmerje redukcije 1:10,4)
Zmanjšanje razmerja jermenice	1:1	1:1	1:1	1:1	1:1	1:1
maks. hitrost vretena (dve hitrosti)	300RPM (razmerje redukcije 1:5) / 144 vrt/min (razmerje redukcije 1:10,4)	300 vrt/min (razmerje redukcije 1:5) / 144 vrt/min (razmerje redukcije 1:10,4)	300 vrt/min (razmerje redukcije 1:5) / 144 vrt/min (razmerje redukcije 1:10,4)	300 vrt/min (razmerje redukcije 1:5) / 144 vrt/min (razmerje redukcije 1:10,4)	300 vrt/min (razmerje redukcije 1:5) / 144 vrt/min (razmerje redukcije 1:10,4)	300 vrt/min (razmerje redukcije 1:5) / 144 vrt/min (razmerje redukcije 1:10,4)
Premer izvrtine vretena	Φ220 mm	Φ220 mm	Φ220 mm	Φ220 mm	Φ220 mm	Φ220 mm
maks. Bar Kapaciteta	Φ205 mm	Φ205 mm	Φ205 mm	Φ205 mm	Φ205 mm	Φ205 mm
Hranjenje
X/Z kroglični vijak	8016/6316	8016/6316	8016/6316	8016/6316	8016/6316	8016/6316
Vodilna pot X/Z	Box way/Box way	Box way/Box way	Box way/Box way	Box way/Box way	Box way/Box way	Box way/Box way
X Potovanje	560 mm	560 mm	560 mm	560 mm	560 mm	560 mm
Z Potovanje	1900 mm	2400 mm	3400 mm	4400 mm	5400 mm	6400 mm
Priporočen navor motorja osi X/Z	35/48 Nm	35/48 Nm	35/48 Nm	35/48 Nm	35/48 Nm	35/48 Nm
Hitra hitrost osi X/Z	12/12 m/min	12/12 m/min	12/12 m/min	12/12 m/min	12/12 m/min	12/12 m/min
Vrsta pogona X/Z	Neposredna-vožnja	Neposredna-vožnja	Neposredna-vožnja	Neposredna-vožnja	Neposredna-vožnja	Neposredna-vožnja
Kupola
Vrsta kupole	12-orodje (BMT75)	12-orodje (BMT75)	12-orodje (BMT75)	12-orodje (BMT75)	12-orodje (BMT75)	12-orodje (BMT75)
Priporočena sredinska višina kupole	150 mm/	150 mm/	150 mm/	150 mm/	150 mm/	150 mm/
Sredinska višina držala orodja	100 mm	100 mm	100 mm	100 mm	100 mm	100 mm
spec. živega rezkalnega orodja	BMT75	BMT75	BMT75	BMT75	BMT75	BMT75
Hitrost živega orodja za rezanje	6000 vrt./min (0 stopinj)/ 4000 vrt./min (90 stopinj)	6000 vrt./min (0 stopinj)/ 4000 vrt./min (90 stopinj)	6000 vrt./min (0 stopinj)/ 4000 vrt./min (90 stopinj)	6000 vrt./min (0 stopinj)/ 4000 vrt./min (90 stopinj)	6000 vrt./min (0 stopinj)/ 4000 vrt./min (90 stopinj)	6000 vrt./min (0 stopinj)/ 4000 vrt./min (90 stopinj)
Priporočena moč rezkalnega orodja Live	5,5/7,5 kw	5,5/7,5 kw	5,5/7,5 kw	5,5/7,5 kw	5,5/7,5 kw	5,5/7,5 kw
spec. živega rezkalnega orodja	ER32	ER32	ER32	ER32	ER32	ER32
Premer držala vrtalnega orodja	40 mm	40 mm	40 mm	40 mm	40 mm	40 mm
Odsek držala orodja za struženje	32*32 mm	32*32 mm	32*32 mm	32*32 mm	32*32 mm	32*32 mm
Zadnji del
Vrsta linearnega vodila	škatlasta pot	škatlasta pot	škatlasta pot	škatlasta pot	škatlasta pot	škatlasta pot
maks. Hod zadnjega dela	1700 mm	2200 mm	3200 mm	4200 mm	5200 mm	6200 mm
Premer peresa	Φ180 mm	Φ180 mm	Φ180 mm	Φ180 mm	Φ180 mm	Φ180 mm
Udar peresa	150 mm	150 mm	150 mm	150 mm	150 mm	150 mm
Konus peresa zadnjega dela	MT 6#	MT 6#	MT 6#	MT 6#	MT 6#	MT 6#
drugi
Teža okvirja stroja	20000 kg	22000 kg	24000 kg	28000 kg	32000 kg	36000 kg
Serija RH-45MY
Model	RH-45MY-1500	RH-45MY-2000	RH-45MY-3000	RH-45MY-4000	RH-45MY-5000	RH-45MY-6000
Zmogljivost
maks. Gugalnica Dia.	Φ1400 mm	Φ1400 mm	Φ1400 mm	Φ1400 mm	Φ1400 mm	Φ1400 mm
maks. Dia obračanja	Φ990 mm	Φ990 mm	Φ990 mm	Φ990 mm	Φ990 mm	Φ990 mm
Največji premer obračanja nad stolpom	Φ780 mm	Φ780 mm	Φ780 mm	Φ780 mm	Φ780 mm	Φ780 mm
Največja dolžina obračanja	1600 mm	2100 mm	3100 mm	4100 mm	5100 mm	6100 mm
Vreteno
Vrsta vretena	A2-15	A2-15	A2-15	A2-15	A2-15	A2-15
Izbirni Chuck	24"(Φ610 mm)	24"(Φ610 mm)	24"(Φ610 mm)	24"(Φ610 mm)	24"(Φ610 mm)	24"(Φ610 mm)
Priporočen vretenski motor	37 KW	37 KW	37 KW	37 KW	37 KW	37 KW
Izhodni navor (dve hitrosti)	1540 Nm (razmerje redukcije 1:5) / 3210 Nm (razmerje redukcije 1:10,4)	1540 Nm (razmerje redukcije 1:5) / 3210 Nm (razmerje redukcije 1:10,4)	1540 Nm (razmerje redukcije 1:5) / 3210 Nm (razmerje redukcije 1:10,4)	1540 Nm (razmerje redukcije 1:5) / 3210 Nm (razmerje redukcije 1:10,4)	1540 Nm (razmerje redukcije 1:5) / 3210 Nm (razmerje redukcije 1:10,4)	1540 Nm (razmerje redukcije 1:5) / 3210 Nm (razmerje redukcije 1:10,4)
Zmanjšanje razmerja jermenice	1:1	1:1	1:1	1:1	1:1	1:1
maks. hitrost vretena (dve hitrosti)	300RPM (razmerje redukcije 1:5) / 144 vrt/min (razmerje redukcije 1:10,4)	300 vrt/min (razmerje redukcije 1:5) / 144 vrt/min (razmerje redukcije 1:10,4)	300 vrt/min (razmerje redukcije 1:5) / 144 vrt/min (razmerje redukcije 1:10,4)	300 vrt/min (razmerje redukcije 1:5) / 144 vrt/min (razmerje redukcije 1:10,4)	300 vrt/min (razmerje redukcije 1:5) / 144 vrt/min (razmerje redukcije 1:10,4)	300 vrt/min (razmerje redukcije 1:5) / 144 vrt/min (razmerje redukcije 1:10,4)
Premer izvrtine vretena	Φ220 mm	Φ220 mm	Φ220 mm	Φ220 mm	Φ220 mm	Φ220 mm
maks. Bar Kapaciteta	Φ205 mm	Φ205 mm	Φ205 mm	Φ205 mm	Φ205 mm	Φ205 mm
Hranjenje
X/Z kroglični vijak	8016/6316	8016/6316	8016/6316	8016/6316	8016/6316	8016/6316
Vodilna pot X/Z	Box way / Box way / Linearno vodilo	Box way / Box way / Linearno vodilo	Box way / Box way / Linearno vodilo	Box way / Box way / Linearno vodilo	Box way / Box way / Linearno vodilo	Box way / Box way / Linearno vodilo
X Potovanje	560 mm	560 mm	560 mm	560 mm	560 mm	560 mm
Z Potovanje	1900 mm	2400 mm	3400 mm	4400 mm	5400 mm	6400 mm
Y Potovanje	250 (±125) mm	250 (±125) mm	250 (±125) mm	250 (±125) mm	250 (±125) mm	250 (±125) mm
Priporočen navor motorja osi X/Z/Y	35/48/11 Nm	35/48/11 Nm	35/48/11 Nm	35/48/11 Nm	35/48/11 Nm	35/48/11Nm
Hitra hitrost osi X/Z/Y	12/12/12 m/min	12/12/12 m/min	12/12/12 m/min	12/12/12 m/min	12/12/12 m/min	12/12/12 m/min
Vrsta pogona X/Z	Neposredna-vožnja	Neposredna-vožnja	Neposredna-vožnja	Neposredna-vožnja	Neposredna-vožnja	Neposredna-vožnja
Kupola
Vrsta kupole	12-orodje (BMT75)	12-orodje (BMT75)	12-orodje (BMT75)	12-orodje (BMT75)	12-orodje (BMT75)	12-orodje (BMT75)
Priporočena sredinska višina kupole	335 mm	335 mm	335 mm	335 mm	335 mm	335 mm
Sredinska višina držala orodja	100 mm	100 mm	100 mm	100 mm	100 mm	100 mm
spec. živega rezkalnega orodja	BMT75	BMT75	BMT75	BMT75	BMT75	BMT75
Hitrost živega orodja za rezanje	6000 vrt./min (0 stopinj)/ 4000 vrt./min (90 stopinj)	6000 vrt./min (0 stopinj)/ 4000 vrt./min (90 stopinj)	6000 vrt./min (0 stopinj)/ 4000 vrt./min (90 stopinj)	6000 vrt./min (0 stopinj)/ 4000 vrt./min (90 stopinj)	6000 vrt./min (0 stopinj)/ 4000 vrt./min (90 stopinj)	6000 vrt./min (0 stopinj)/ 4000 vrt./min (90 stopinj)
Priporočena moč rezkalnega orodja Live	5,5/7,5 kw	5,5/7,5 kw	5,5/7,5 kw	5,5/7,5 kw	5,5/7,5 kw	5,5 kw
spec. živega rezkalnega orodja	ER32	ER32	ER32	ER32	ER32	ER32
Premer držala vrtalnega orodja	40 mm	40 mm	40 mm	40 mm	40 mm	40 mm
Odsek držala orodja za struženje	32*32 mm	32*32 mm	32*32 mm	32*32 mm	32*32 mm	32*32 mm
Zadnji del
Vrsta linearnega vodila	škatlasta pot	škatlasta pot	škatlasta pot	škatlasta pot	škatlasta pot	škatlasta pot
maks. Hod zadnjega dela	1700 mm	2200 mm	3200 mm	4200 mm	5200 mm	6200 mm
Premer peresa	Φ180 mm	Φ180 mm	Φ180 mm	Φ180 mm	Φ180 mm	Φ180 mm
Udar peresa	150 mm	150 mm	150 mm	150 mm	150 mm	150 mm
Konus peresa zadnjega dela	MT 6#	MT 6#	MT 6#	MT 6#	MT 6#	MT 6#
drugi
Teža okvirja stroja	20000 kg	22000 kg	24000 kg	28000 kg	32000 kg	36000 kg

Priljubljena oznake: box way vodoravni okvir stružnice, Kitajska box way horizontalni okvir stružnice proizvajalci, dobavitelji, tovarna

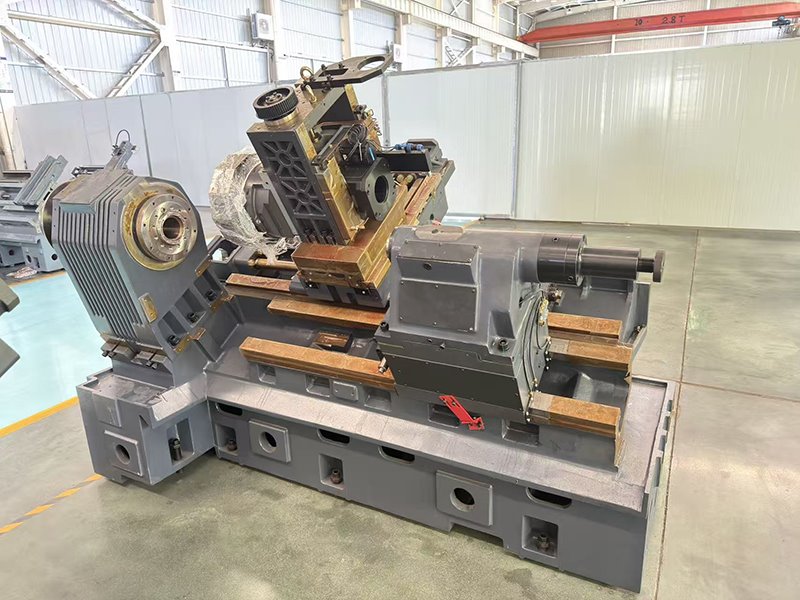

Box Way Horizontalni okvir stružnice
